Racores de tubo tipo mordida de rosca métrica

Forma: recta
Rosca 1 Tipo: Rosca Métrica
Rosca 2 Tipo: Rosca Métrica

Envíeconsulta

Chatee ahora

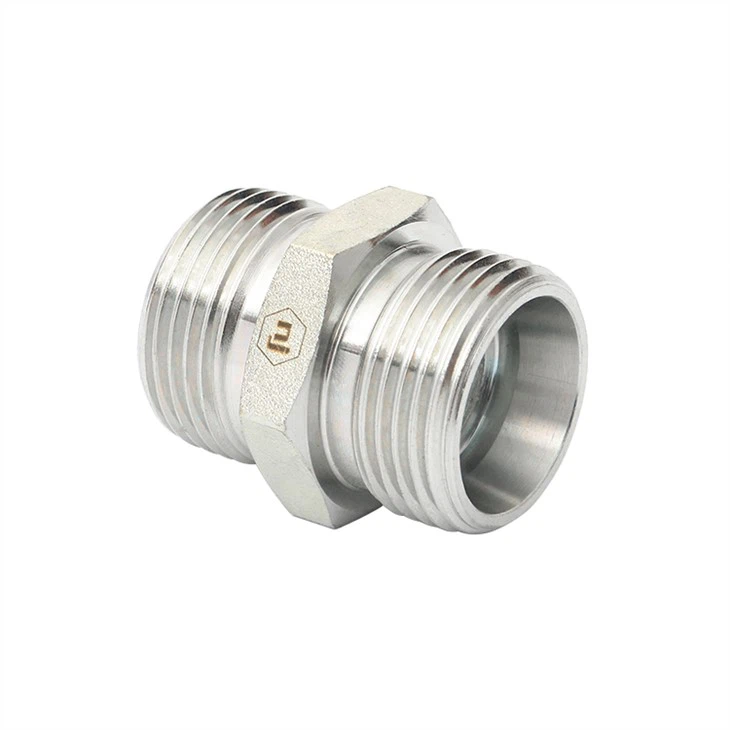

Racores de tubo tipo mordida de rosca métrica

Número de parte:

1C/1D

Atributos:

Material: Acero

Forma: recta

Rosca 1 Tipo: Rosca Métrica

Rosca 2 Tipo: Rosca Métrica

Z(_}BQCJRG$Y8`$$8PQ4DLD

代号NÚMERO DE PARTE	螺纹HILO		管子外径TUBO DE		尺寸DIMENSIONES
代号NÚMERO DE PARTE	E	F	D1	D2	I1	L1	S1	S2	S3
1C-10LL	M10×1.0	M10×1.0	6	6		38	12	12	12
1C-12LL	M12×1.0	M12×1.0	8	8		39	12	14	14
1C-12	M12×1.5	M12×1.5	6	6		39	12	14	14
1C-14	M14×1.5	M14×1.5	8	8		40	14	17	17
1C-16	M16×1.5	M16×1.5	10	10		42	47	19	19
1C-18	M18×1.5	M18×1.5	12	12		43	19	22	22
1C-22	M22×1.5	M22×1.5	15	15		46	24	27	27
1C-26	M26×1.5	M26×1.5	18	18		48	27	32	32
1C-30	M30×2	M30×2	22	22		52	32	36	36
1C-36	M36×2	M36×2	28	28		54	41	41	41
1C-45	M45×2	M45×2	35	35		63	46	50	50
1C-52	M52×2	M52×2	42	42		66	55	60	60
1D-14	M14×1.5	M14×1.5	6	6		45	14	17	17
1D-16	M16×1.5	M16×1.5	8	8		47	17	19	19
1D-18	M18×1.5	M18×1.5	10	10		49	19	22	22
1D-20	M20×1.5	M20×1.5	12	12		51	22	24	24
1D-22	M22×1.5	M22×1.5	14	14		57	24	27	27
1D-24	M24×1.5	M24×1.5	16	16		57	27	30	30
1D-30	M30×2	M30×2	20	20		66	32	36	36
1D-36	M36×2	M36×2	25	25		74	41	46	46
1D-42	M42×2	M42×2	30	30		80	46	50	50
1D-52	M52×2	M52×2	38	38		90	55	60	60

En caso de que esté interesado en pedir el adaptador en juego completo con anillo de corte

y tuerca, es necesario insertar el sufijo "RN" después de nuestro número de parte, por ejemplo 1C-52RN

Sellando :
O-ring en cono macho de 24 grados insertado en cono hembra de 24 grados.
Concierne a los racores de tubo tipo mordida de rosca métrica de las series ligera (DKOL) y pesada (DKOS).
Conexión:
Rosca métrica paralela, perfil según NFE-03-001 (idéntico a ISO 68-1), cuyo diámetro exterior se expresa en milímetros.
El perfil de este hilo es un triángulo equilátero.
Los racores de tubo tipo mordida con rosca métrica se designan con la letra M, seguida de su diámetro externo y paso. Ex. : M12x1.5
